Chaque routeur CNC — qu'il s'agisse d'une machine de bricolage à couper du contreplaqué dans un garage ou d'un portique de production à tailler des panneaux de bois franc massif huit heures par jour — n'est qu'aussi bon que sa broche. Le moteur à broches est le cœur battant de toute configuration CNC : il tourne l'outil de coupe à des vitesses contrôlées avec précision, supporte les charges latérales d'enlèvement du matériau, et doit le faire pendant des heures à l'extrémité sans surchauffer, perdre la précision ou user ses roulements. Alors que les machines d'entrée de gamme utilisent souvent un moteur de routeur de coupe comme une broche de fortune, toute personne sérieuse sur la précision, la finition de surface, et la fiabilité de la production finit par passer à une broche CNC dédiée. Ces moteurs sont conçus pour la tâche: des vitesses plus élevées, de meilleures spécifications d'écoulement, des systèmes de refroidissement appropriés et des roulements de qualité industrielle qui maintiennent la tolérance après des milliers d'heures d'utilisation. Choisir la bonne broche est la décision la plus importante dans la construction ou la modernisation d'un routeur CNC, parce que chaque coupe, chaque coupe et chaque pièce finie passe à travers.

Les moteurs à broche CNC sont une catégorie distincte de moteurs électriques, tout à fait différente des moteurs universels que l'on retrouve dans les routeurs portatifs. Ce sont généralement des moteurs asynchrones triphasés entraînés par un entraînement à fréquence variable, communément appelé VFD ou onduleur, qui convertit la puissance du secteur monophasique en courant triphasé haute fréquence dont la broche a besoin. Cet arrangement donne une régulation de vitesse précise et contrôlée numériquement de quelques milliers de RPM jusqu'à 24 000 RPM ou plus. Les deux principales variantes de refroidissement sont refroidies par air et par eau. Les broches refroidies à l'eau circulent le liquide de refroidissement à travers une veste interne, ce qui les rend beaucoup plus silencieux et capables de fonctionner à haute vitesse pendant de longues périodes sans l'accumulation thermique qui limite les conceptions refroidies à l'air. Les principales caractéristiques à évaluer comprennent la puissance nominale — 2,2 kW est une capacité commune d'équilibrage des points doux et des exigences électriques — type de colet et précision, qualité du roulement et de l'écoulement, et les dimensions physiques et le diamètre de montage.

Cet examen porte sur un moteur à broche refroidi à l'eau de 2,2 kilowatts avec un système de collet ER20, évalué à 24 000 RPM à 400 Hz et conçu pour le travail du bois, la gravure et le fraisage. Nous examinons la qualité de construction et les spécifications de roulement, les exigences du système de refroidissement, les caractéristiques électriques et la compatibilité VFD, et la façon dont il fonctionne comme une broche de mise à niveau ou de nouvelle construction pour les machines de routage et de sculpture CNC.

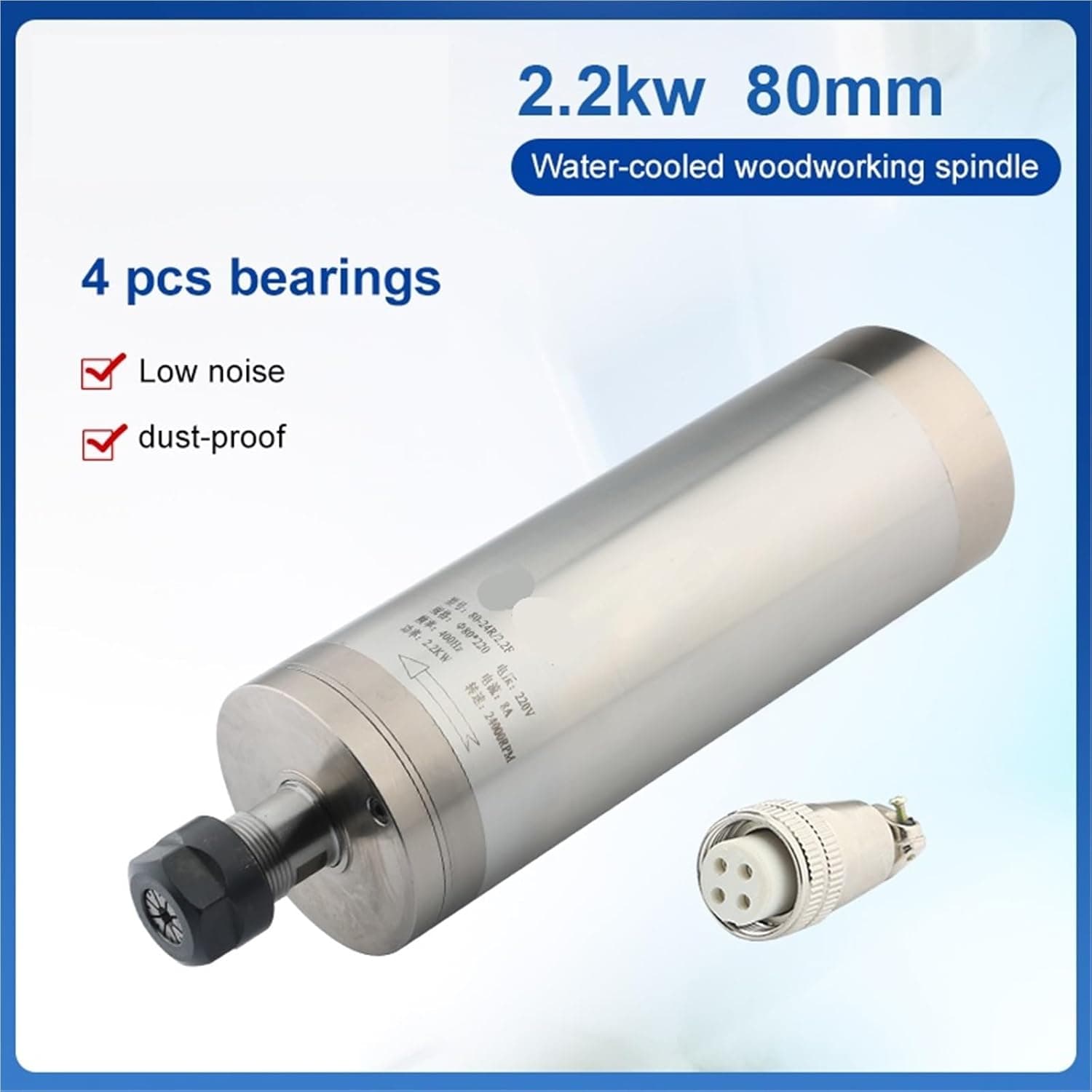

Ce moteur à broche est évalué à 2,2 kilowatts de puissance d'entrée électrique et tourne jusqu'à 24 000 tours par minute lorsqu'il est entraîné à sa fréquence de conception de 400 Hz. Il dessine environ 8 ampères à 220 volts dans sa configuration monophasée, bien que la liste fasse également référence à l'exploitation triphasée 380 volts pour les installations industrielles. Le corps de la broche a un diamètre de 80 mm — la norme la plus courante pour les broches CNC de taille moyenne — ce qui signifie qu'il s'adapte à la grande majorité des supports de broches après-vente, des chariots d'axe Z et des kits de mise à niveau CNC sur le marché. La puissance de 2,2 kW place cette dernière dans la catégorie des amateurs sérieux de la production de lumière : elle dispose d'un couple suffisant pour conduire des coupes de 8 à 12 mm de diamètre à travers des feuillus à des débits d'alimentation raisonnables et des profondeurs de coupe, et peut manipuler l'aluminium avec des vitesses appropriées, des flux et des stratégies d'outil.

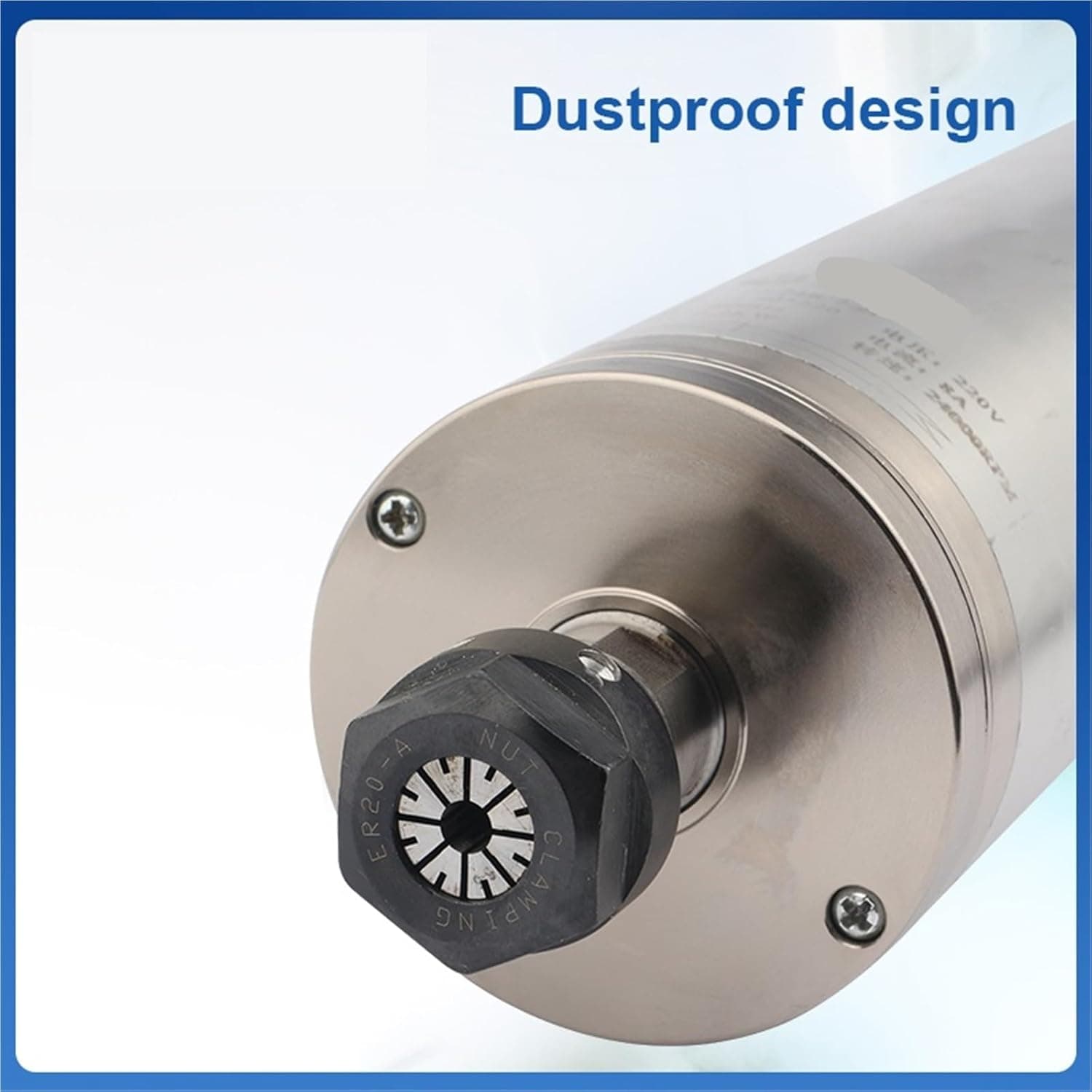

Le système de collet ER20 est l'une des caractéristiques les plus fortes de cette broche. Les collets ER sont la norme de l'industrie pour la fixation d'outils de précision, et la taille ER20 accepte les jarrets d'outils de 1 mm à 13 mm de diamètre en utilisant le collet approprié — une gamme qui couvre tout, des petits bouts de gravure aux moulins à bouts substantiels. L'écrou de collet se serre sur le nez de la broche et compresse la collet autour de la tige de l'outil, offrant une excellente concentricité et une excellente adhérence. La mesure de précision la plus importante pour n'importe quelle broche est la quantité par laquelle l'embout de l'outil s'écarte du vrai centre lorsqu'il tourne, et les systèmes ER sont capables d'obtenir des valeurs d'écoulement inférieures à 0,01 mm lorsqu'ils sont utilisés avec des collets de qualité. Cela affecte directement la qualité de finition de surface, la durée de vie de l'outil et la capacité d'utiliser des coupes de petit diamètre sans les casser.

Le système de refroidissement de l'eau est ce qui permet à cette broche de supporter des RPM élevés pendant des heures sans dégradation thermique. Le liquide de refroidissement, généralement de l'eau distillée avec une petite quantité d'additif anticorrosion, est circulé à travers une veste interne par une pompe externe et un radiateur. Les avantages sont deux fois plus importants : la broche est nettement plus silencieuse qu'un équivalent refroidi à l'air, car il n'y a pas de ventouse, et la stabilité thermique est bien meilleure, ce qui signifie que les roulements de broche maintiennent leur précharge et la position de l'outil reste constante tout au long des longs travaux d'usinage. Le compromis est que vous avez besoin d'une boucle de refroidissement complète — pompe, réservoir, tubulure et radiateur — qui ajoute complexité et coût à l'installation. La broche elle-même est lubrifiée avec de la graisse plutôt que du brouillard d'huile, ce qui simplifie l'entretien par rapport aux broches industrielles à grande vitesse qui nécessitent une lubrification constante de l'air d'huile.

Le moteur est conçu comme un composant pour l'intégration dans une machine CNC plutôt qu'un outil portatif à prise et jeu. Il faut un VFD compatible pour convertir la puissance du secteur en sortie triphasée de 400 Hz dont il a besoin, et le VFD doit être correctement programmé avec les paramètres électriques de la broche — tension, courant, gamme de fréquences et accélération — pour un fonctionnement sûr et fiable. Le corps de la broche dispose d'une section cylindrique de 80 mm pour le serrage dans un support de broche, et la connexion électrique est faite par un connecteur de type aviation 4 broches au sommet. La liste indique un ensemble de 4 pièces, mais ne détaille pas de façon exhaustive ce que sont les quatre pièces — les acheteurs devraient confirmer si le colis comprend l'écrou de col, un ensemble de démarreurs de collets ER20, les raccords de refroidissement de l'eau et le connecteur électrique.

Cette broche provient de la Chine, qui est typique pour les composants CNC dans cette catégorie - la majorité des broches CNC du marché après-vente mondial y sont fabriquées, couvrant un large spectre de qualité, des unités budgétaires de base aux broches de production usine de précision. La marque n'est pas reconnue dans l'industrie CNC, ce qui place cette broche dans la catégorie générique ou blanche. Il ne s'agit pas nécessairement d'un négatif — beaucoup de broches bien considérées dans la communauté des CNC de loisirs proviennent de sources semblables — mais cela signifie que le contrôle de la qualité, la qualité du roulement et les chiffres réels d'écoulement doivent être vérifiés dès la réception plutôt que supposés. La liste n'a aucun avis client au moment de l'écriture et aucune garantie déclarée, en faisant un achat qui nécessite confiance dans la spécification, l'installation, et tester l'équipement correctement.

Cette broche ER20 refroidie à l'eau de 2,2 kW est idéale pour les routeurs CNC qui veulent une broche de mi-puissance sérieuse pour le travail du bois, la gravure et le fraisage de métaux légers, à condition qu'ils aient les connaissances techniques nécessaires pour spécifier, installer et régler le VFD et le système de refroidissement requis.
