CGOLDENWALL BT30 1hp Waterproof Angular contact Avis

La mise à niveau de la broche d'une fraiseuse transforme ce que la machine peut faire: plus de matériau enlevé par passage, plus de finition de surface et plus de précision. Pour les petits et moyens moulins dans les ateliers domestiques et la production légère, une tête de broche BT30 à courroie offre un excellent équilibre de rigidité, de précision et de valeur. La pince BT30 est une norme bien établie avec une rétention d'outil positive et une bonne répétabilité, tandis que les roulements à contact angulaires gèrent les charges radiales et axiales combinées de l'acier de fraisage et de la fonte, contrairement aux roulements à rainure profonde qui dévient sous les forces de coupe. Avec un maximum de 3000 RPM et une puissance de 750 watts, cette classe de broche priorise le couple sur la vitesse, ce qui le rend idéal pour la coupe de métal où les RPM plus lents et les coupes plus lourdes sont la norme. Pour les machinistes qui convertissent un moulin, qui rénovent une ancienne machine ou qui construisent un moulin CNC sur mesure, une tête de broche de qualité est la base sur laquelle chaque amélioration est construite.

Choisir une tête de broche de fraisage implique de comprendre le compromis entre la vitesse et le couple, et de faire correspondre la broche au type de travail que vous faites. Un moteur de 750 watts (1 chevaux) qui conduit une broche BT30 à un maximum de 3 000 RPM offre un couple bas de gamme important pour la prise de coupes significatives en acier et en fonte. La touche BT30 est une norme de l'industrie largement adoptée qui fournit une touche d'auto-relation pour des changements d'outils manuels rapides et un lecteur positif à travers les clés d'entraînement. Contrairement aux broches R8 ou Morse taper, l'outillage BT30 est abondant, relativement peu coûteux et disponible dans une large gamme de supports : mandrins de col ER, arbors de taille, mandrins de forage et têtes ennuyeuses. Les roulements à contact angulaire, plutôt que les roulements à rainure profonde standard, sont le bon choix pour une broche de fraisage : ils gèrent les charges radiales et axiales combinées que le fraisage génère, et ils peuvent être préchargés pour minimiser le jeu et maximiser la rigidité.

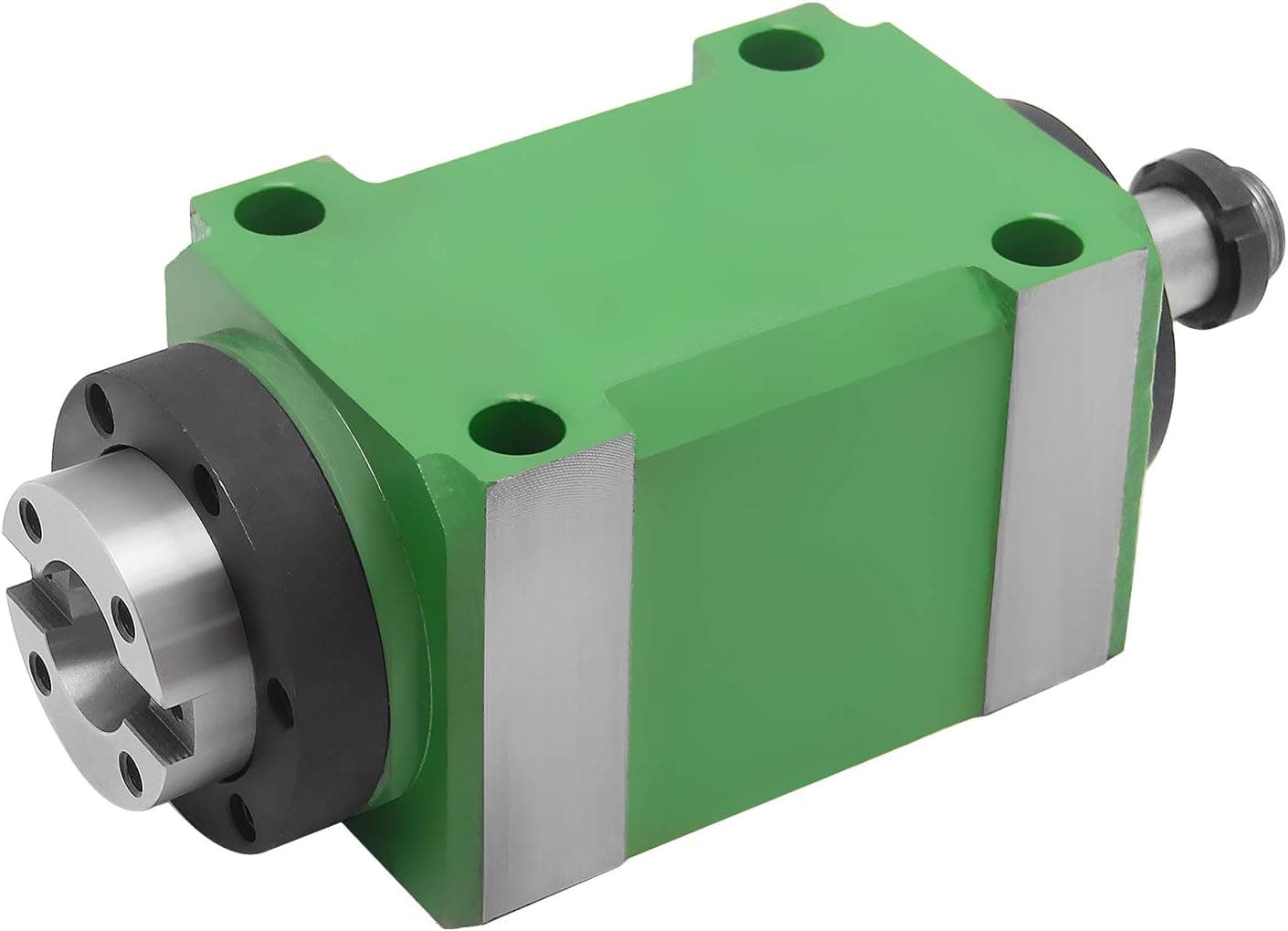

Cet examen examine la tête de broche CGOLDENWALL BT30 — une unité de 750 watts équipée de roulements à contact angulaire, conçue pour la modernisation ou la construction de fraiseuses. Nous couvrons les spécifications qui sont importantes pour l'utilisation dans le monde réel — écoulement, configuration du roulement, comportement de la température — et les aspects pratiques de l'installation, de la configuration de l'entraînement et de l'outillage. Nous évaluons aussi honnêtement où cette broche s'intègre dans le spectre, du loisir à l'utilisation professionnelle, et nous identifions les applications spécifiques et les profils d'utilisateurs pour lesquels elle offre la meilleure valeur. Que vous convertissiez un moulin manuel en CNC, en remplaçant une broche usée, ou en construisant une machine personnalisée à partir de zéro, cet avis vous donne les détails dont vous avez besoin.

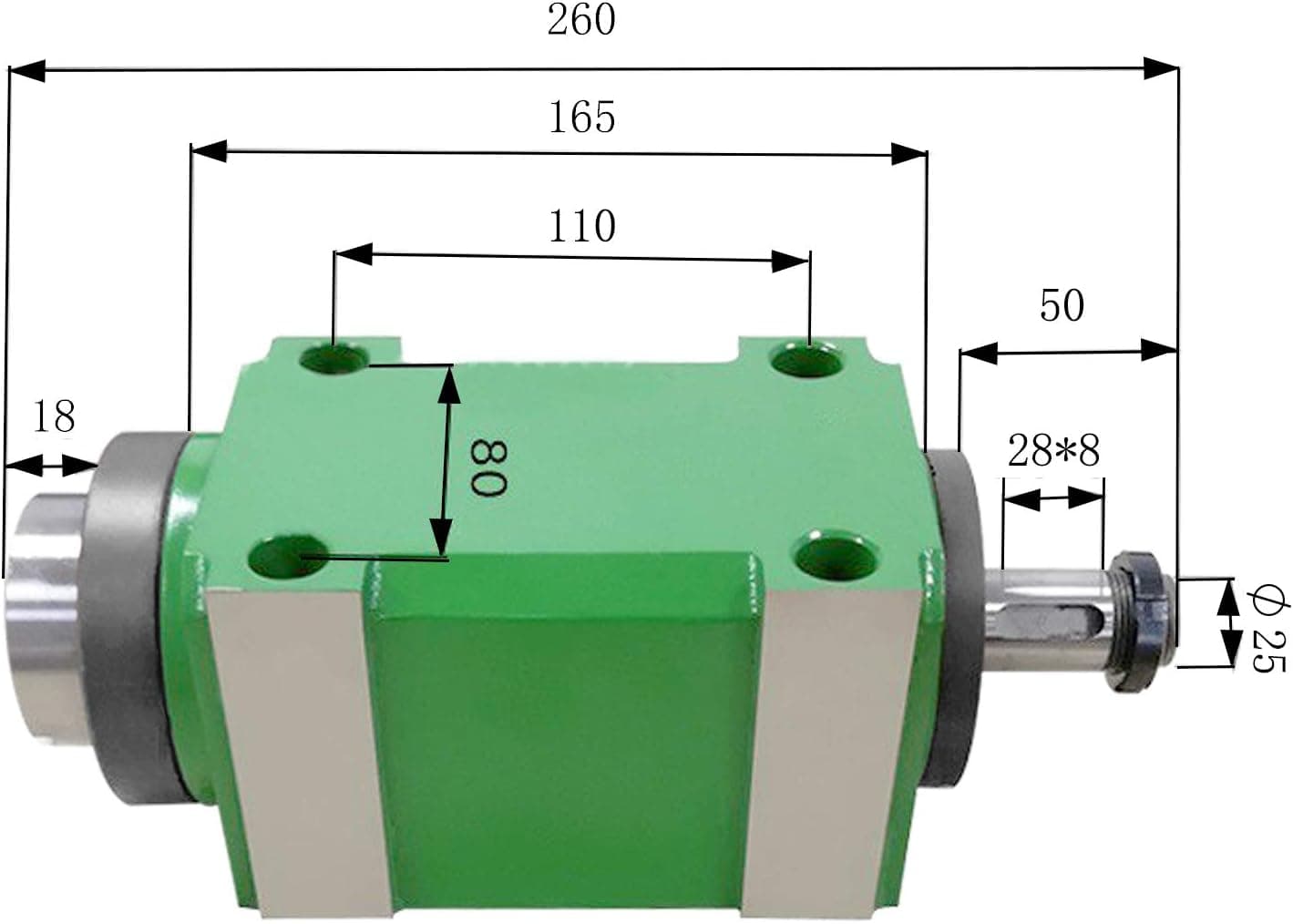

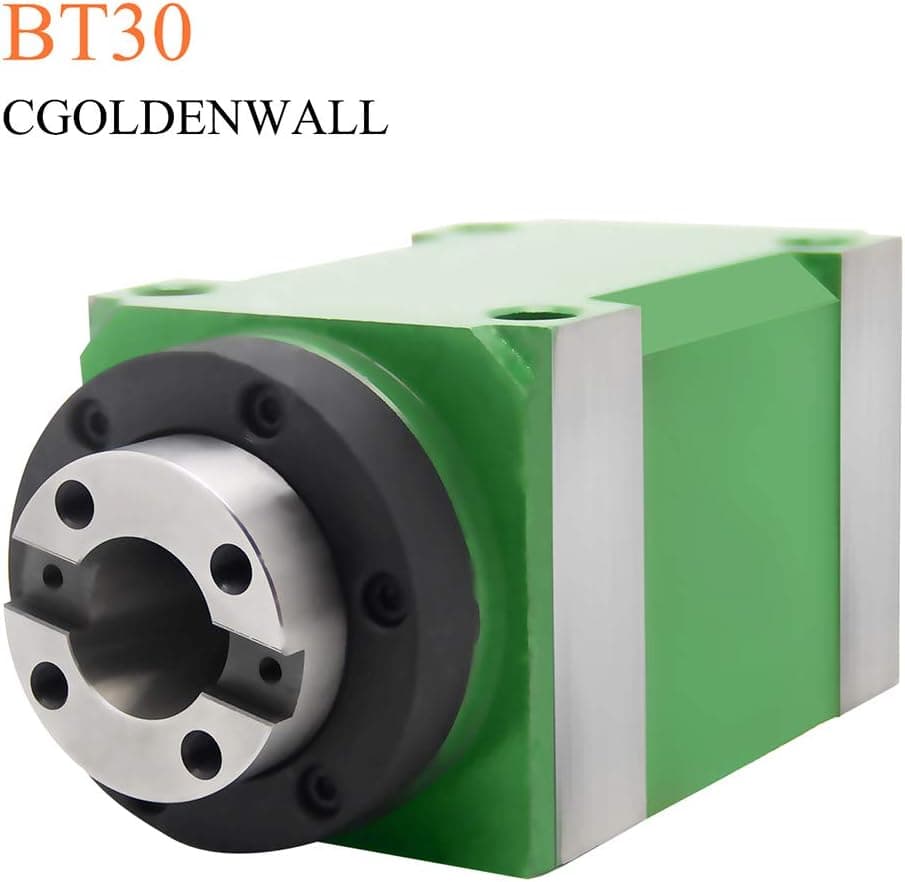

La tête de broche est nominale à 750 watts (1 chevaux) avec une vitesse maximale de fonctionnement de 3000 RPM. Il utilise une touche BT30 — un design 7:24 à bande raide qui est auto-éparpillement (le porte-outil éjecte lorsque le timon est desserré) et a deux touches d'entraînement qui engagent positivement le porte-outil pour empêcher la rotation sous charge. La broche est entraînée par une poulie sur l'arbre d'entrée, ce qui signifie que le moteur peut être monté séparément, ce qui permet au constructeur de positionner le moteur pour des raisons d'espace ou d'équilibre et de sélectionner des rapports de poulie qui optimisent la plage de vitesse pour leur travail spécifique. La broche a une configuration non-ATC (changement d'outil non automatique) avec un fil interne M25×2 pour un timon manuel. L'unité mesure environ 260 × 105 × 98 mm avec une hauteur de centrage de 49 mm et une tête d'arbre de 25 × 55 mm.

La configuration du roulement est une force clé de cette broche. Il utilise cinq roulements à billes au total : trois roulements 6007Z et deux roulements 6006Z, disposés comme paires de contacts angulaires pour gérer les charges de coupe radiales et axiales combinées. Il s'agit d'une amélioration significative par rapport aux broches qui n'utilisent que des roulements à rainure profonde standard, qui n'ont pas la capacité de charge axiale pour les opérations de fraisage et qui peuvent se dérouler lors de coupes en acier. Le fabricant précise que l'écoulement est de 0,01 mm — tout à fait adéquat pour l'usinage général et bien dans la tolérance requise pour la plupart des travaux non aéronautiques. La hausse de température est spécifiée comme inférieure à 25° C en fonctionnement normal, indiquant que les roulements sont correctement préchargés et lubrifiés pour la plage de vitesse nominale.

En fonctionnement, la broche est entraînée par la ceinture, ce qui signifie que vous aurez besoin d'un moteur approprié (non inclus) et d'un système d'entraînement de la ceinture. Un moteur triphasé de 750 watts à 1 500 watts équipé d'un VFD est un jumelage commun, offrant un contrôle de vitesse variable et la possibilité d'affiner le RPM pour différents matériaux et diamètres de coupe. L'entraînement de courroie fournit intrinsèquement un certain amortissement des vibrations par rapport aux broches à entraînement direct, et il permet des changements de rapport de poulie si vous avez besoin de déplacer la plage de vitesse vers le haut ou vers le bas pour des applications spécifiques. La broche est décrite comme étanche, ce qui est pertinent pour les installations qui utilisent le liquide de refroidissement d'inondation — les joints protègent les roulements de l'entrée du liquide de refroidissement, bien que l'entretien régulier et le graissage occasionnel sont toujours recommandés.

BT30 sont largement disponibles et rentables. Les titulaires communs comprennent les mandrins de col ER (ER16, ER20, ER25 et ER32), les arbors de l'usine de taille, les mandrins, les mandrins à tige BT30 et les têtes ennuyeuses. Le porte-outil est sécurisé par un timon fileté dans le trou M25×2 en haut de la broche — la broche n'inclut pas de mécanisme de timon interne, vous devrez donc fabriquer ou acheter un timon approprié. Une simple tige filetée (le fabricant suggère 12 mm) avec un écrou en haut est la solution standard, bien qu'un timon approprié avec un roulement de poussée rend les changements d'outil plus rapides et répétables.

A environ 22 kg (48,5 livres), il s'agit d'une tête de broche importante — et non d'un composant léger. Le poids contribue à l'amortissement des vibrations et à la rigidité, mais la colonne ou l'axe Z de la machine doit être suffisamment robuste pour la supporter. CGOLDENWALL est une marque établie sur le marché de l'accessoire machine-outil budget-mid-range, et cette broche est disponible depuis au moins 2017, ce qui suggère un degré de longévité du marché. Aucun avis n'est disponible sur la liste Amazon France au moment de l'écriture. À environ 534 €, il occupe la fin abordable du marché de la tête de broche BT30 — nettement moins cher que les alternatives de marque des fabricants européens ou japonais, tout en offrant des roulements de contact angulaires et une touche standard BT30 qui ouvre un large écosystème d'outillage compatible.

La tête de broche CGOLDENWALL BT30 convient le mieux aux machinistes amateurs et aux petits fabricants pour la rénovation ou la construction d'une fraiseuse à découper en métal, en particulier pour l'acier, la fonte et l'usinage général, où le couple et la rigidité sont plus importants que le RPM.
