La précision dans l'usinage CNC ne concerne pas seulement les cadres rigides, les vis à billes précises et les axes soigneusement tramés. Ça commence à la broche. Si le porte-outil ne tourne pas vrai — s'il y a des écoulements mesurés en centièmes de millimètre plutôt qu'en millièmes — alors tous les autres investissements dans la machine sont compromis. Une broche de 0,01 mm de runout use de l'outillage en carbure plus rapidement, laisse des marques d'outil visibles sur les finitions de surface, et rend impossible d'obtenir des tolérances dimensionnelles serrées, en particulier sur de petites caractéristiques où le diamètre de coupe lui-même n'est que de quelques millimètres. Pour les utilisateurs de routeurs CNC qui ont obtenu leur diplôme des broches génériques de 2,2 kW qui dominent le marché d'entrée de gamme — broches qui spécifient généralement l'écoulement à 0,05 mm par bonne journée — la mise à niveau d'une broche construite autour de quatre roulements de contact angulaire de classe P4 assortis et d'un sol de collet d'ER à 0,01 mm de concentricité constitue un changement de capacité. Ces broches de précision de puissance moyenne, généralement de 3 à 4 kilowatts, occupent la place douce entre les broches de marchandises et les unités industrielles à cinq chiffres. Ils ont assez de puissance pour couper l'aluminium et l'acier léger à des taux d'alimentation significatifs, la qualité du roulement pour maintenir des tolérances serrées pendant des milliers d'heures, et un point de prix qu'un amateur sérieux ou un petit atelier peut justifier. Choisir la bonne signifie examiner la spécification du roulement, la figure de roulage publiée, la méthode de refroidissement et les détails pratiques de l'intégration de la broche avec une VFD et l'axe Z d'une machine.

Lors de la comparaison des broches CNC de puissance moyenne, la spécification de roulement est la ligne la plus informative sur la feuille de données. Quatre paliers de contact angulaires disposés en paires — généralement deux paliers plus grands au nez et deux plus petits à l'arrière — fournissent la rigidité axiale et radiale nécessaire aux opérations de fraisage. Recherchez les roulements de précision P4 (ABEC-7) : il s'agit de tolérances sol-sol plus strictes que les roulements P5 ou non gradués trouvés dans les broches budgétaires, traduisant directement en écoulement inférieur et en durée de vie plus longue à haute vitesse. Une spécification de runout publiée de 0,01 mm ou mieux au robinet de collet est la marque d'une broche qui a été correctement assemblée et testée, pas seulement expédiée avec une feuille de spécification prometteuse. La taille du col ER — ER20 dans cette classe — détermine le diamètre maximal de votre tige d'outil (13 mm pour ER20) et la gamme de collets disponibles. La méthode de refroidissement est l'autre décision majeure : le refroidissement de l'eau augmente la complexité de l'installation sous la forme d'une pompe, d'un réservoir et d'un tube, mais il élimine le ventilateur bruyant des broches refroidies à l'air et permet d'éliminer la chaleur de manière beaucoup plus efficace pendant les parcours prolongés. La puissance nominale — autour de 3,2 kW à 24 000 tr/min — donne une bonne marge sur les broches de 2,2 kW omniprésentes, particulièrement perceptibles lors de la conduite d'outils plus grands ou de coupe d'aluminium où le couple supplémentaire empêche le tr/min de glisser sous charge. Enfin, attention à la procédure d'effraction spécifiée par le fabricant: les broches de qualité avec roulements lubrifiés à graisse ont besoin d'un roulage progressif pour distribuer la graisse uniformément avant de courir à pleine vitesse, et sauter cette étape peut endommager définitivement les roulements.

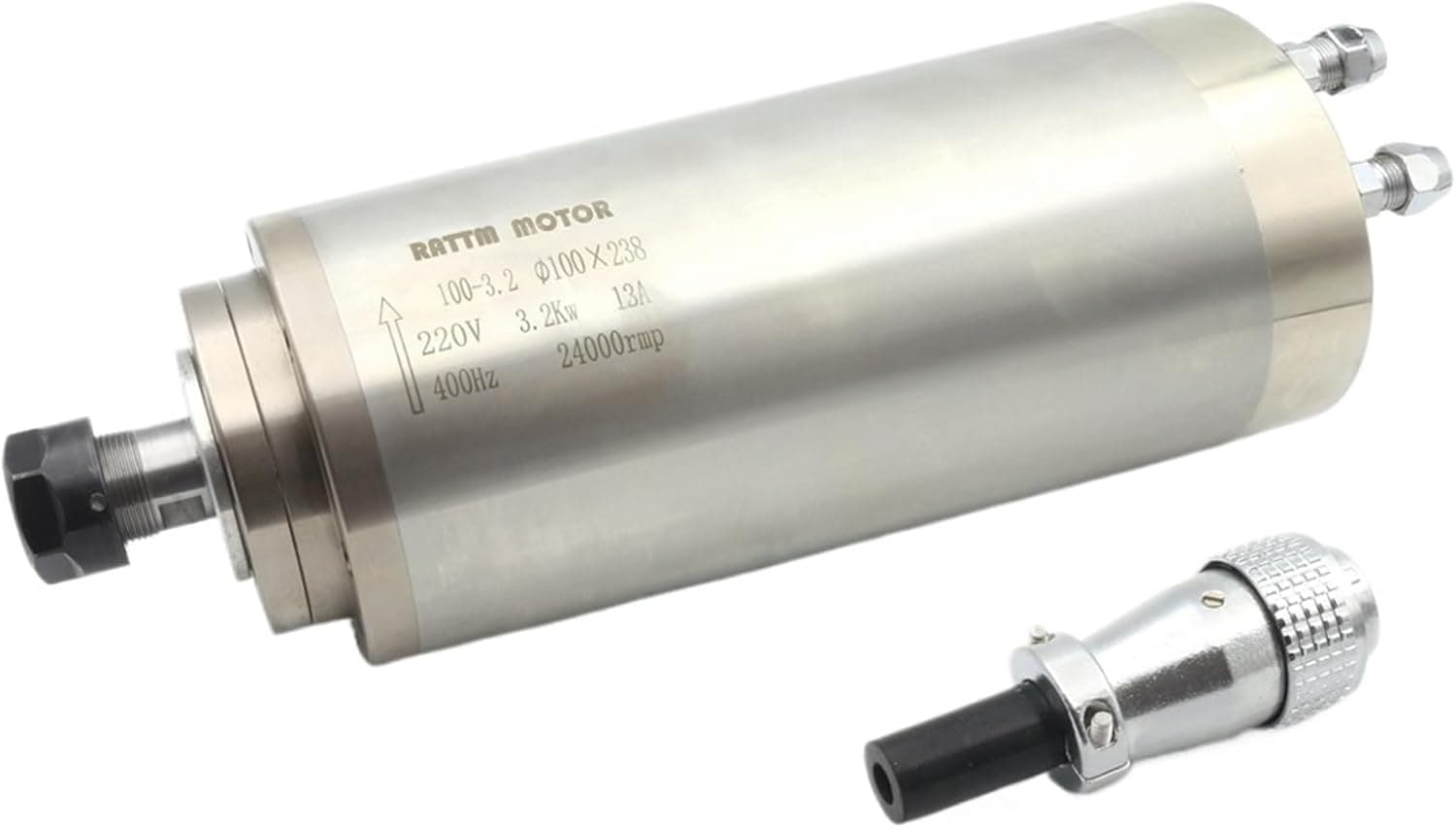

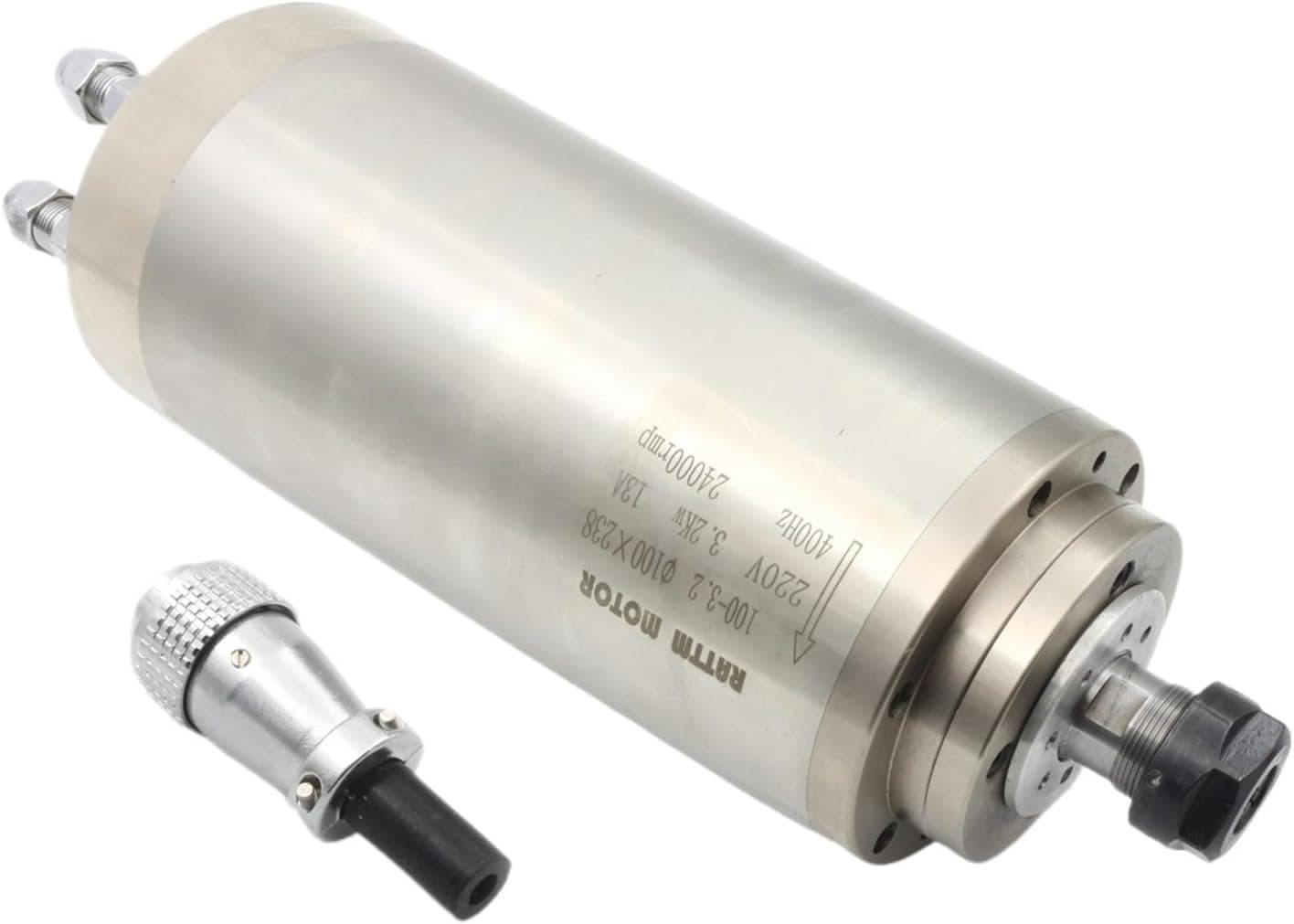

Cet examen porte sur un moteur à broche CNC refroidi à l'eau de 3,2 kilowatts avec un diamètre de corps de 100 mm, un mandrin de col ER20 et quatre roulements à contact angulaire de classe P4 offrant une sortie spécifiée de moins de 0,01 mm. Nous passerons par la disposition des roulements, la construction en acier inoxydable et la conception étanche, et évaluerons ce que cette broche peut fournir dans la gravure, l'acheminement du bois, la coupe en aluminium, et l'usinage en pierre et en métal léger. Nous discuterons des exigences VFD, de la procédure d'exécution et des réalités pratiques de l'installation et du fonctionnement d'une broche refroidie à l'eau à ce niveau de précision. Enfin, nous présenterons les cas d'utilisation où la combinaison de puissance et de précision de cette broche de 3,2 kW en fait le bon choix — et où vous pourriez être mieux servi par une broche de marchandise moins chère ou une unité plus puissante.

Ce moteur à broches est évalué à 3,2 kilowatts avec un diamètre de 100 mm et une longueur hors tout de 238 mm — la longueur de la caisse étendue, décrite par le fabricant comme «longe et fort couple», fournit une surface de stator et de rotor supplémentaire par rapport à des broches plus courtes de même diamètre, contribuant ainsi à de meilleures caractéristiques de couple. La broche fonctionne sur une plage de vitesse de 10 000 à 24 000 tours par minute, contrôlée par le lecteur de fréquence variable sur une plage de fréquence de 0 à 400 Hz. Il accepte une entrée AC en trois phases de 380 volts (une version 220 volts est également disponible sous forme de liste séparée) et établit jusqu'à 13 ampères à pleine charge. Le mandrin ER20 accepte les collets ER20 standard couvrant des diamètres de tige de 1 mm à 13 mm, vous donnant accès à une gamme complète d'outils pour la gravure, l'acheminement et le fraisage léger. Le corps de la broche est construit en acier inoxydable plutôt que l'aluminium ou l'acier revêtu le plus courant, offrant une résistance à la corrosion supérieure — particulièrement pertinente pour une broche refroidie à l'eau où le contact avec le liquide de refroidissement, la condensation et l'humidité de l'atelier pourraient éventuellement corroder un matériau de corps moindre. L'unité pèse 9,95 kg net, reflétant la construction dense en acier inoxydable et les enroulements moteurs importants à l'intérieur.

L'agencement des roulements est la spécification phare : quatre roulements de contact angulaires assortis dans une configuration appariée — deux C7005 au nez et deux C7004 à l'arrière — tous classés selon la classe de précision P4 (ABEC-7). Les roulements P4 sont des tolérances sol-dimensionnelles mesurées en micromètres à un seul chiffre, et lorsqu'ils sont correctement installés dans un boîtier à broches de précision, ils permettent l'écoulement total indiqué déclaré de moins de 0,01 mm à la pince à col. Pour contextualiser: une broche de 2,2 kW de budget typique peut spécifier 0,05 mm de roulage, et même une broche de milieu de gamme bien considérée d'un fabricant chinois établi pourrait atteindre 0,02 mm. À 0,01 mm, cette broche est en concurrence avec des unités qui coûtent beaucoup plus cher. L'avantage pratique est vu dans la durée de vie de l'outil et la finition de surface — un coupeur tournant avec des usures minimes uniformément plutôt que d'avoir une flûte font un travail disproportionné, et la surface qu'il produit n'a pas de marques d'outil visibles de rotation excentrique. Les roulements sont lubrifiés avec de la graisse à grande vitesse, ce qui signifie qu'il n'y a pas de système de brouillard d'huile à entretenir, mais le fabricant précise une procédure de cassure obligatoire : faire tourner la broche à basse vitesse pendant 30 minutes lors de la première utilisation, puis augmenter progressivement à 3000 RPM en 20 minutes avant de la prendre à pleine vitesse. Cela distribue la graisse de roulement uniformément et empêche la surchauffe localisée qui pourrait endommager les courses de roulement.

La broche est refroidie à l'eau par des canaux de refroidissement internes qui traversent le corps, et le fabricant la décrit comme étant étanche, ce qui suggère des connecteurs et des joints scellés qui résistent à l'entrée du liquide de refroidissement, même si cela ne doit pas être interprété comme submersible. Le circuit de refroidissement nécessite une pompe externe, un réservoir et des tubes, et doit fonctionner avant que la broche ne soit alimentée. L'avantage pratique du refroidissement de l'eau à ce niveau de puissance est double : premièrement, il permet un fonctionnement continu à pleine puissance de 3,2 kW sans le throttling thermique qu'une broche refroidie à l'air éprouverait après 30 à 60 minutes; deuxièmement, il élimine le ventilateur de refroidissement bruyant, réduisant la signature acoustique de la broche à un whine moteur lisse qui est beaucoup moins fatiguant pendant les longs cycles de production. La connexion électrique utilise un connecteur professionnel de type aviation à quatre broches avec des broches numérotées correspondant aux sorties UVW triphasées et à un sol — la quatrième broche est délibérément laissée non connectée pour éviter un mauvais câblage qui pourrait endommager la broche. Le fabricant est explicite sur les conséquences du câblage incorrect: observer la direction de rotation sur la première alimentation, et si elle est erronée, échanger deux des fils de trois phases à la sortie VFD plutôt qu'au connecteur de broche.

L'installation suit le même modèle que les autres broches refroidies à l'eau de cette classe, avec quelques considérations supplémentaires en raison du poids et de la précision. À 9,95 kilogrammes, cette broche est sensiblement plus lourde que les broches de 5 à 6 kilos de 2,2 kW communes sur le marché des loisirs, de sorte que la plaque de montage et les rails linéaires de l'axe Z doivent être notés pour la masse supplémentaire, en particulier lors de mouvements rapides d'accélération et de décélération. Le diamètre du corps de 100 mm nécessite une pince de broche correspondante, qui est largement disponible et peu coûteuse, mais doit être usiné ou serti pour un ajustement précis afin d'éviter de déformer le corps de broche lors du serrage. La VFD doit être nominale pour une sortie triphasée de 380 volts jusqu'à 400 Hz et au moins 13 ampères continus, et elle doit être configurée pour une commande vectorielle sans capteur avec les paramètres moteurs corrects (fréquence de base, fréquence maximale, rampes d'accélération et de décélération, limite de courant) introduits pendant la mise en service. Le fabricant recommande une routine d'échauffement quotidienne de 15 à 20 minutes à basse vitesse avant de commencer le travail, qui distribue la graisse de roulement et amène la broche à une température de fonctionnement stable. Pour les ateliers qui utilisent la broche quotidiennement, cette mise en température peut être automatisée à travers la macro de démarrage du contrôleur CNC.

La broche est vendue sous la marque ZXAOMMBEA — autre marque alphanumérique typique des produits industriels chinois — et est classée comme fabriquée en Chine. Il n'y a pas d'avis ou d'évaluations de clients au moment de l'écriture, et la disponibilité des pièces de rechange est listée comme « non disponible ou fourni », ce qui signifie que les roulements de remplacement, les écrous de collet ou les connecteurs devraient être fournis de façon générique plutôt que par l'intermédiaire du vendeur. Le prix d'environ 612 euros place cette broche dans une position compétitive : nettement plus qu'une broche de base refroidie à l'air de 2,2 kW (150 à 250 €), à peu près au même niveau que les broches bien considérées refroidies à l'eau de 2,2 kW avec roulements P4 de marques connues comme Jianken ou G-Penny, et sensiblement moins que l'unité de 5,5 kW examinée ailleurs dans cette catégorie. Les dimensions de l'emballage sont énumérées de manière non sensée comme étant 1 × 1 × 1 cm à 200 g — données clairement placées dans la liste Amazon, et non les dimensions réelles de l'expédition — mais la description du produit confirme un poids net de 9,95 kg et des dimensions de la caisse de 100 × 238 mm. Pour un constructeur de machines CNC ou un upgrader qui privilégie la précision sur la puissance absolue, et qui est disposé à accepter l'incertitude d'un produit sans marque en échange d'une spécification de roulement P4 et d'une sortie de 0,01 mm revendiquée à ce point de prix, cette broche de 3,2 kW présente une fiche de spécification convaincante, avec la mise en garde habituelle que les broches sans marque peuvent varier en qualité réelle d'une unité à l'autre.

Cette broche refroidie à l'eau de 3,2 kW avec roulements P4 et roulage de 0,01 mm est idéale pour les utilisateurs de CNC axés sur la précision — graveurs, fabricants de moules et petits ateliers de coupe d'aluminium et de bois franc — qui privilégient la finition de surface et la durée de vie des outils sur une puissance absolue, et qui sont à l'aise avec les exigences d'installation et de cassure d'une broche refroidie à l'eau de haute précision.
