Lorsqu'un routeur CNC de bureau ou une broche de qualité hobby atteint ses limites — lorsque les coupes d'aluminium prennent une éternité, les finitions de surface sur l'acier sortent rugueuses, ou le moteur surchauffe à mi-chemin d'une production — le goulot d'étranglement est presque toujours la broche. La broche est le cœur battant de toute machine CNC : elle tient l'outil de coupe, la tourne à la bonne vitesse et absorbe les forces de coupe sans déflexion ni dérive thermique. Passer d'une broche de loisir refroidie par air à un moteur industriel refroidi par eau transforme ce qu'une machine peut faire. Ces moteurs fonctionnent à une puissance plus élevée — mesurée en kilowatts plutôt qu'en watts — maintiennent une vitesse de rotation stable sous de lourdes charges, et utilisent le refroidissement liquide pour évacuer la chaleur en continu, permettant des séances d'usinage d'heures qui feraient cuire un moteur plus petit en quelques minutes. Qu'il s'agisse de construire un routeur CNC personnalisé, de mettre à niveau une machine existante pour le travail des métaux ou de mettre en place une petite cellule de production pour les pièces en aluminium, le choix du bon moteur à broches détermine non seulement la vitesse à laquelle vous pouvez couper, mais aussi les matériaux que vous pouvez couper.

Les moteurs à broches CNC industriels fonctionnent dans une autre ligue que les routeurs compacts et les broches de garniture que l'on trouve dans le monde du bricolage. Il s'agit de moteurs asynchrones triphasés conçus pour fonctionner à des fréquences élevées — généralement de 300 à 400 Hz — entraînés par un entraînement à fréquence variable qui convertit la puissance du secteur monophasés ou triphasés en la fréquence et la tension précises dont le moteur a besoin. Ce contrôle VFD vous donne une vitesse infiniment variable sur toute la gamme du moteur, avec le couple et la stabilité de vitesse que les broches DC refroidies par air ne peuvent pas correspondre. Le système de collet ER — en l'occurrence ER25 — est la norme de l'industrie pour la fixation d'outils, les embouts de préhension d'environ 1 mm à 16 mm de diamètre avec concentricité mesurée en microns plutôt qu'en dixièmes de millimètre. Le refroidissement de l'eau fait circuler le liquide de refroidissement à travers les canaux dans le boîtier du moteur, en éloignant la chaleur des enroulements et des roulements beaucoup plus efficacement qu'un ventilateur, ce qui explique pourquoi ces moteurs peuvent supporter la puissance totale pendant des déplacements entiers.

Cet examen porte sur un moteur à broche refroidi à l'eau de 5,5 kilowatts avec un diamètre corporel de 125 mm et un col ER25. Nous examinons les spécifications électriques — 220 V et 380 V fonctionnement en trois phases à 300 à 400 Hz, établissant jusqu'à 19 ampères — et ce que ces chiffres signifient pour les performances CNC du monde réel. Nous évaluons la disposition du roulement, les exigences de refroidissement, l'enveloppe de vitesse jusqu'à 24 000 tr/min et les considérations pratiques d'intégration d'une broche de cette puissance dans une machine CNC personnalisée ou améliorée. Il s'agit d'un composant pour les constructeurs de machines et les fabricants sérieux — pas un produit de consommation plug-and-play — et nous l'évaluons en conséquence.

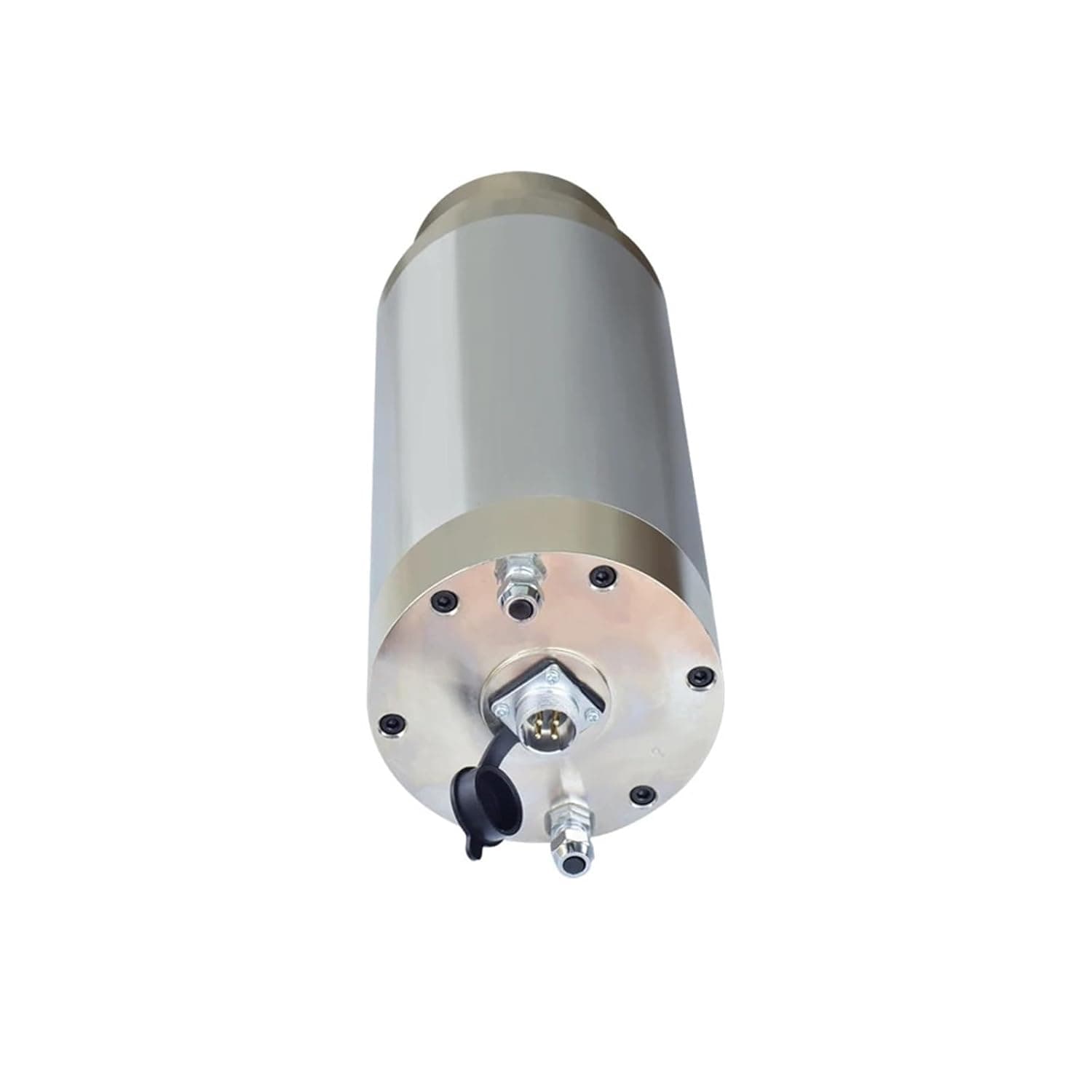

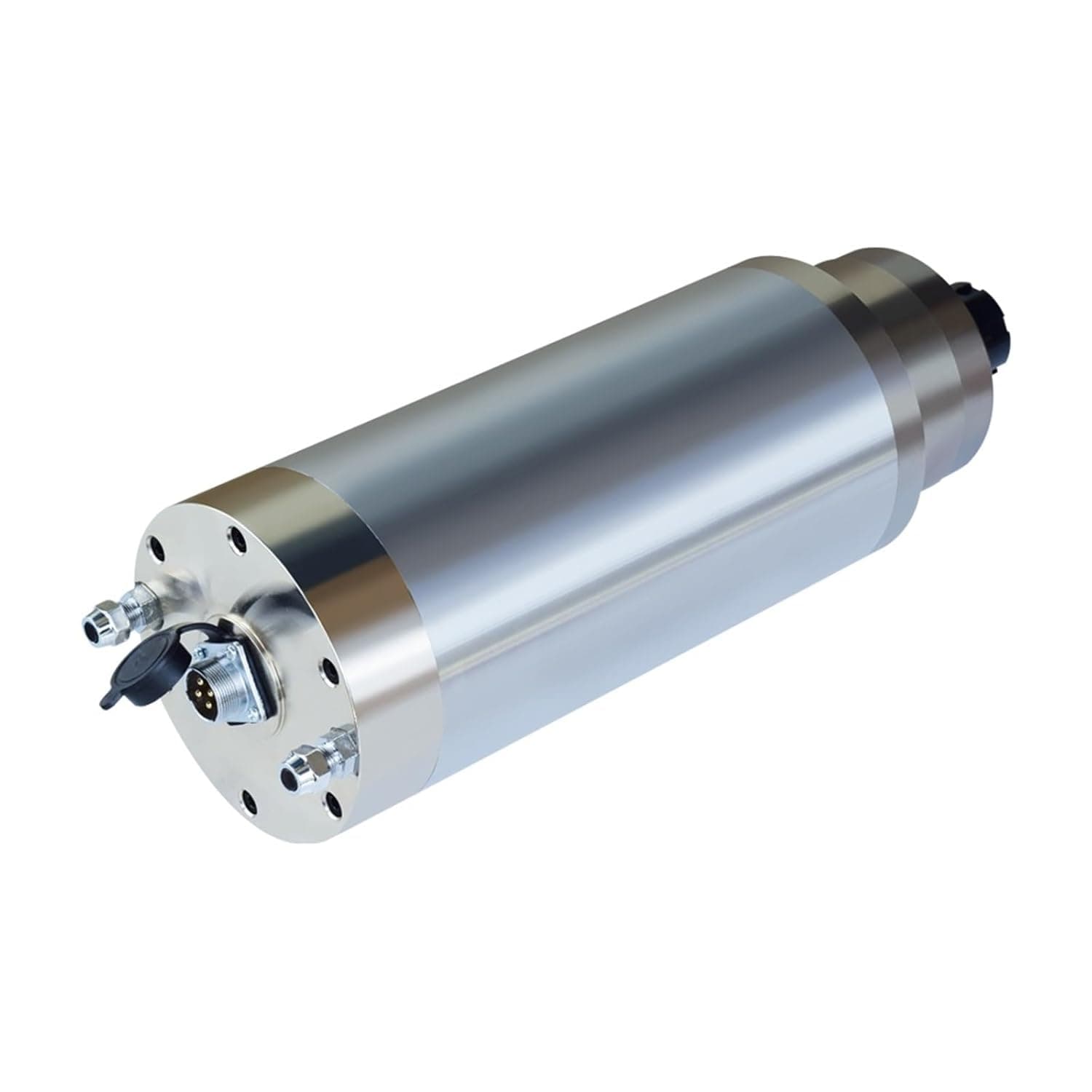

Le GDK125-18-24Z/5.5 est un moteur à broche asynchrone triphasé de 5,5 kilowatts avec un diamètre de corps de 125 mm, une unité importante conçue pour l'enlèvement sérieux des matériaux. Avec 5,5 kW, il est environ sept à dix fois plus puissant que les broches trouvées sur les routeurs CNC de bureau, le plaçant sur le territoire de fraisage industriel léger. Il fonctionne à des vitesses allant jusqu'à 24 000 tr/min, entraîné par un entraînement à fréquence variable de 300 à 400 Hz, avec un tirage nominal de 19 ampères. Le moteur est enroulé pour une double tension — 220 V en configuration delta et 380 V en configuration étoile — offrant une flexibilité en fonction de la VFD et de l'alimentation du secteur disponible dans votre atelier. Le système de collet ER25 serre des jarrets d'outils d'environ 1 mm à 16 mm, couvrant tout, des points de gravure fin jusqu'aux aciéries importantes pour les passes de roulage en aluminium et en acier.

La disposition des roulements utilise un ensemble jumelé de roulements de contact angulaires — deux 7007C au nez et deux 7005C à l'arrière — conçus pour supporter à la fois les charges de coupe radiales et la poussée axiale. Les roulements de contact angulaires sont essentiels dans une broche parce qu'ils résistent à la poussée vers le haut qu'un moulin d'extrémité génère alors qu'il plonge dans le matériau, empêchant l'arbre de soulever et de ruiner la profondeur de la coupe. Les roulements sont lubrifiés pour la durée de vie, ce qui simplifie l'entretien par rapport aux systèmes à huile-mouille. Le moteur est conçu pour une rotation dans le sens contraire des aiguilles d'une montre vue depuis l'extrémité de l'extension de l'arbre, qui est la norme pour les outils de coupe à droite. Le faible bruit est un avantage pratique dans un environnement d'atelier — les broches refroidies à l'eau sont intrinsèquement plus silencieuses que les équivalents refroidis à l'air parce qu'il n'y a pas de rugissement de ventilateur, juste le sifflement du moteur et le son de la coupe engageant le matériau.

Le refroidissement par eau n'est pas facultatif avec ce moteur — il fait partie intégrante de la conception. La veste de refroidissement entoure le corps du moteur et nécessite un débit continu de liquide de refroidissement, généralement de l'eau avec des additifs anti-corrosion et anti-algues, circulant par une pompe submersible à travers un radiateur ou un réservoir. Le système doit dissiper la chaleur générée par 5,5 kW d'énergie électrique, dont une grande partie devient de l'énergie thermique dans les enroulements lors de fortes coupures. Une installation typique utilise une pompe capable de 15 à 20 litres par minute à 8 mm ou 10 mm de tube ID, un radiateur PC avec ventilateurs et un réservoir de plusieurs litres pour fournir une masse thermique. Le circuit du liquide de refroidissement doit fonctionner avant que la broche ne soit alimentée. La plupart des installations VFD comprennent un verrouillage qui empêche le démarrage de la broche à moins que la pompe ne soit confirmée.

L'intégration dans une machine CNC nécessite une VFD compatible, la broche ne peut pas être branchée directement dans le secteur. Vous avez besoin d'un VFD d'au moins 5,5 kW avec une sortie triphasée de 300 à 400 Hz, capable d'accepter les signaux de commande de votre contrôleur CNC, généralement analogique de 0 à 10 V pour la vitesse et un signal relais ou collecteur ouvert pour le démarrage et l'arrêt. Le VFD doit être programmé avec les paramètres spécifiques du moteur : fréquence de base, fréquence maximale, courant nominal et nombre de pôles. Des réglages VFD incorrects peuvent faire tourner le moteur à chaud, perdre le couple à la vitesse, ou la protection contre les surcharges à mi-coup. L'installation électrique doit être faite par quelqu'un confortable avec le câblage en trois phases et la configuration VFD — à 19 ampères, ce n'est pas un composant de loisir plug-and-play. Le montage du moteur nécessite une pince de 125 mm à pointe de précision, et le nez de la broche doit être traqué carrément sur le lit de la machine à quelques microns pour un usinage précis.

Ce moteur à broches provient de la fabrication industrielle chinoise et est vendu sous la marque FNWXGMFZ. Le pays d'origine est la Chine. Le moteur ne porte pas de marquage CE ou UL dans la documentation disponible, ce qui est courant pour les composants industriels importés directement à ce point de prix. Il n'y a pas d'avis ou de notations de clients disponibles au moment de l'écriture, et les conditions de garantie ne sont pas spécifiées dans la liste des produits — les acheteurs devraient clarifier la garantie et les politiques de retour directement avec le vendeur avant l'achat. Pour une composante de ce coût et de cette complexité, la disponibilité du soutien après vente est aussi importante que les spécifications sur papier. Le prix d'environ 2 150 euros le positionne en concurrence contre des broches à spécifications similaires provenant de fabricants européens et japonais établis, qui coûtent généralement trois à cinq fois plus cher que les autres.

Ce moteur à broche de 5,5 kW est adapté aux constructeurs de machines, aux ateliers de fabrication et aux amateurs de CNC de pointe qui perfectionnent ou construisent des machines sur mesure pour l'usinage de l'aluminium et les travaux d'acier léger.
