Construir su propio router CNC o actualizar una máquina existente es uno de los proyectos más gratificantes en la comunidad del fabricante, pero viene con una verdad dura: la máquina es sólo tan buena como su marco. La gantry —la viga horizontal que lleva la cabeza husillo o la cabeza de la herramienta a través de la pieza de trabajo— toma el mástil de las fuerzas de corte y debe permanecer perfectamente rígida bajo carga. Una gantry que flexiona incluso por una fracción de milímetro producirá partes con pasos visibles, bordes ondulados y dimensiones que no coinciden con el archivo CAD. Para los constructores DIY CNC, los perfiles de extrusión de aluminio se han convertido en la solución de go-to: son más ligeros que el acero, más fáciles de trabajar con que el tubo soldado, y el sistema modular de ranura y nuez hace que el montaje de carriles lineales, motores y placas de extremo tan simple como endurecimiento de unos pocos tornillos. Un perfil de gantry bien diseñado combina una estructura de núcleo hueco para ahorros de peso con agujeros de montaje roscado cuidadosamente colocados y ranuras, por lo que pasa menos tiempo perforando y tapping y más fichas de tiempo.

El mundo de las máquinas DIY CNC tiene un floreciente ecosistema de diseños de código abierto, y muchos de ellos especifican las dimensiones de perfil de aluminio estandarizado para el haz de gantry. Cuando usted está comprando para un rayo de gantry de reemplazo o actualización, las especificaciones críticas son las dimensiones del perfil, la longitud, la colocación de ranuras de montaje y agujeros roscados, y la calidad de la aleación de aluminio. Un perfil que está maquinado para tolerancias estrechas se alineará limpiamente con sus carriles lineales y placas finales, mientras que una mal terminada —con superficies rugosas, madrigueras o agujeros fuera del centro— luchará en cada paso de montaje. Este producto se comercializa como un haz de gantry ligero diseñado para adaptarse a los diseños populares de código abierto CNC, ofreciendo un reemplazo directo que pretende reducir la masa móvil global de la máquina sin sacrificar la rigidez.

En esta revisión vemos un perfil de gantry de aluminio vendido como parte de sustitución CNC. Examinaremos la calidad del material, las características de diseño que afectan el montaje y el rendimiento, y las consideraciones prácticas para cualquiera que lo considere como una actualización o reemplazo para su máquina. Al final, usted sabrá si este componente es una inversión valiosa para su construcción de CNC o si sería mejor servido por una alternativa de servicio más pesado.

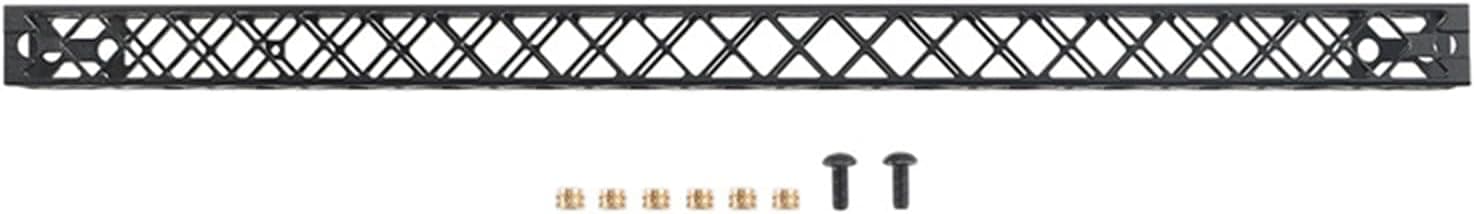

Esta viga de gantry está mecanizada de aleación de aluminio y mide aproximadamente 380 mm de longitud. Utiliza un diseño hueco-core —el centro del perfil está abierto en lugar de sólido— que reduce significativamente el peso en comparación con una barra sólida de dimensiones externas equivalentes. En una máquina CNC, cada gramo guardado en la gantry es un gramo que los motores escalonados no tienen que acelerar y desacelerar, lo que traduce a velocidades más altas alcanzables y menos riesgo de perder pasos durante cambios de dirección rápida. El acabado superficial se describe como ligeramente lijado, dándole una apariencia mate que esconde pequeños rasguños y proporciona una buena superficie de agarre para pernos de la placa final.

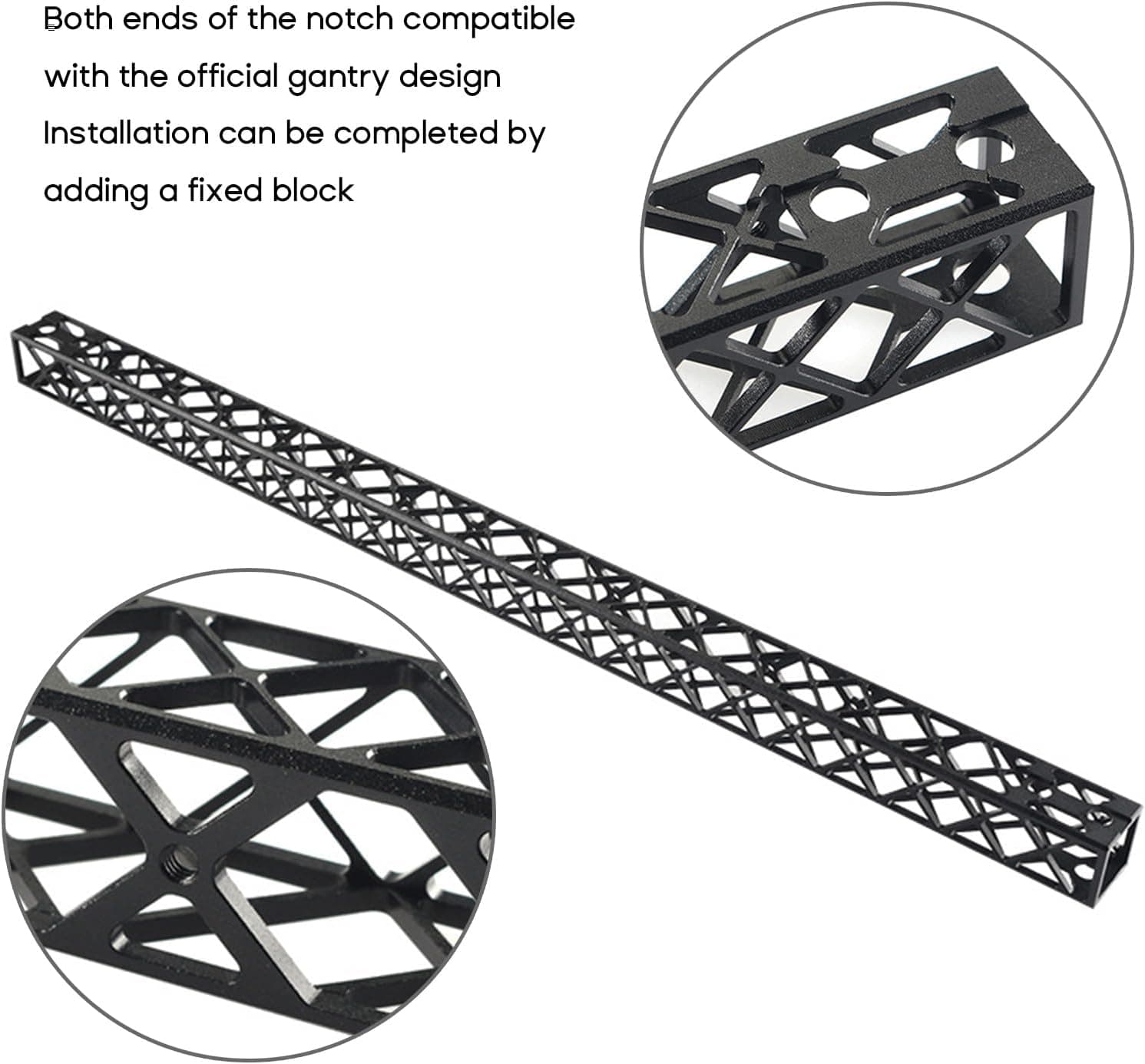

El perfil está diseñado con agujeros de montaje pre-drilled e roscados a lo largo de su longitud, específicamente posicionados para combinar los diseños populares de código abierto CNC gantry. Esta es una característica de conveniencia significativa: en lugar de medir, perforación central, perforación y agujeros de montaje a mano para sus carriles lineales, los agujeros ya están allí esperando pernos. Ambos extremos de la viga cuentan con un diseño de ranura que se acopla con bloques de montaje de la placa final estándar — según el fabricante, sólo tiene que reemplazar dos bloques de fijación para completar la instalación. Los agujeros roscados para el montaje de guía lineal son igualmente pre-maquinados, eliminando la necesidad de las nueces T separadas en esas posiciones y reduciendo la altura de la pila entre el riel y el haz.

En uso práctico, el diseño hueco-core representa una compensación que cada constructor CNC debe entender. Un gantry más ligero se acelera más rápido y es más fácil en los motores, pero también tiene menos masa para amortiguar la vibración. Esto significa que a altas velocidades de corte o con ajustes agresivos de profundidad de corte, puede ver más chatter que lo haría con un perfil sólido o de paredes más gruesas. Para las máquinas utilizadas principalmente para el trabajo ligero —grabado, fresado PCB, madera fina y corte acrílico— es poco probable que sea un problema. Para los constructores que planean cortar aluminio o madera dura a toda profundidad, un perfil de gantry más pesado sería una opción más apropiada. La aleación de aluminio, aunque adecuada para el propósito, no se especifica como un grado particular, por lo que sus propiedades mecánicas exactas son desconocidas.

La instalación es sencilla para cualquier persona familiarizada con el montaje CNC. Los agujeros pre-cortados aceptan pernos métricos estándar, y el diseño de la ranura en ambos extremos significa que las gotas de la viga en su lugar entre las placas laterales de la gantry con el ajuste mínimo. El acabado negro mate anodizado o pintado proporciona cierta resistencia a la corrosión y se ve limpio contra los carriles lineales de plata y monturas de motor. El paquete incluye una viga de gantry, sin pernos, sin placas finales, sin carriles lineales. Usted está comprando el perfil de aluminio en sí, así que asegúrate de tener todos los demás componentes a mano antes de comenzar el intercambio.

A 380 mm de longitud, esta viga es de tamaño para máquinas CNC de escritorio más pequeñas con un área de corte en el rango de aproximadamente 300 por 200 mm, común en los segmentos de nivel de entrada y hobby. Se vende bajo un nombre genérico de marca sin registro de pistas establecido en la comunidad CNC, y en el momento de escribir no hay reseñas de clientes disponibles para validar las afirmaciones del fabricante sobre precisión, ajuste o durabilidad. El precio listado lo posiciona contra vigas de gantry de proveedores más reconocidos en el ecosistema del fabricante. El fabricante señala que el aluminio es susceptible a variaciones cosméticas menores y sugiere que se debe esperar tolerancias manuales de medición de 1 a 2 cm, una gama sorprendentemente amplia para un componente de máquina de precisión.

Esta viga de gantry de aluminio está destinada a constructores de routers DIY CNC de pequeño formato y conversiones de impresoras 3D que necesitan un rayo de recambio ligero, pre-trigado o de actualización para un diseño de máquina de código abierto popular.
